一、產品簡介

液滴收集裝置是一款集液滴產生、收集、分析模塊于一體的裝置，是食品科學、藥物輸送、粒子合成等研究領域的理想系統。

我公司生產的液滴收集裝置，可產生直徑10-250 μm的單分散微液滴。液滴收集裝置中芯片與收集液直接接觸，產生的液滴從出口直接進入收集液中，避免了液體流動擾動和液滴融合，另外，可以在收集固化模塊利用紫外固化液滴，從而得到多功能的聚合物粒子。

二、 產品優勢

? 液滴尺寸可控，從10到250 μm可以調節；

? 液滴單分散性強，產生速率可控；

? 體積小，質量輕，便攜性強；

? 可以結合紫外固化液滴；

? 避免了液體流動擾動和液滴融合；

? 便于對液滴的收集和后續操作。

三、應用

? 產生的液滴產品可以用于多種領域，如營養學、化妝品和材料科學方面；

? 合成用于診斷學和生物學中的微球；

? 設計控制藥物分散的乳液液滴；

? 初級研究和批量生產液滴的理想化裝置。

四、技術說明

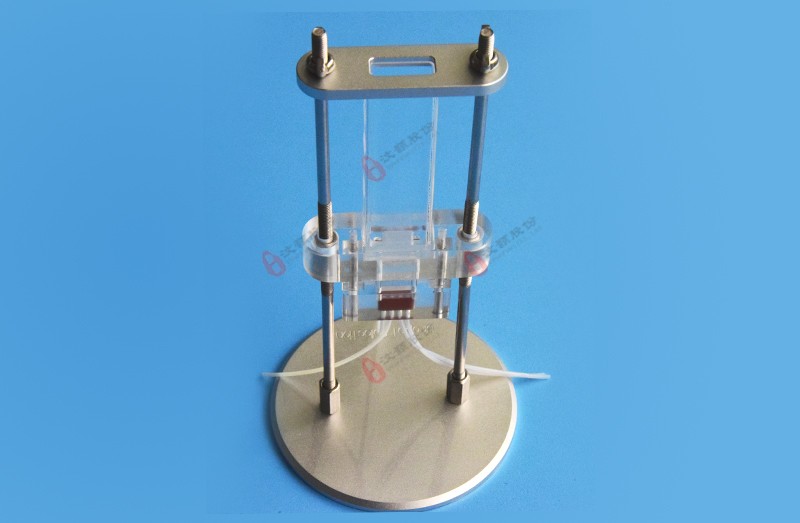

五、裝配示意圖

 六、裝配過程

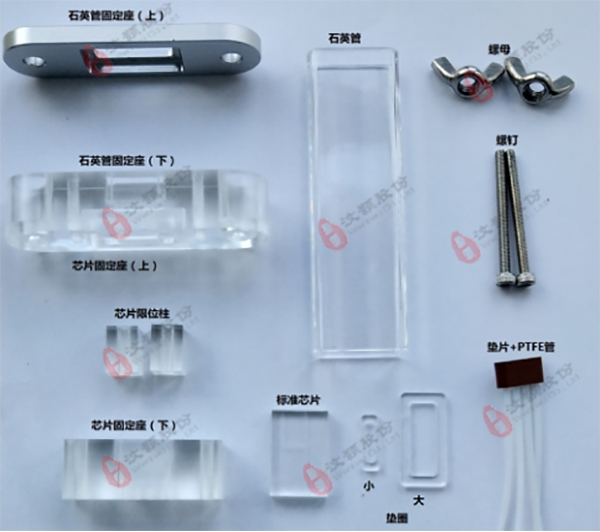

6.1裝配材料

6.2組裝步驟

1） 將PTFE管插入彈墊中，PTFE管頭距彈墊出口處約1mm，然后將插好管子的彈墊放置在芯片固定座的對應位置上。

2） 將芯片固定座位置調整好，用螺釘固定住。

3） 將標準芯片放置在芯片固定上下座之間，輕擰上螺絲，通過芯片限位柱調整芯片固定上下座和芯片位置。

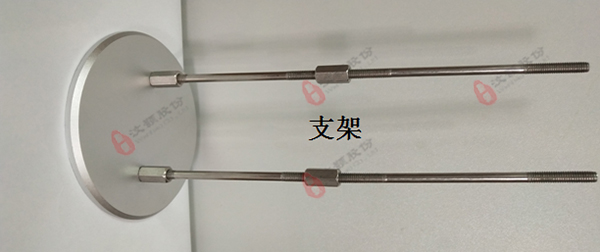

4） 將上一步的裝置插入支架上，在石英管固定座（下）上放上石英管，將石英管固定座（上）插入支架，過程中用手固定石英管。

   5） 擰上兩個羊角頭螺母，夾具組裝完成。

七、注意事項

    1) 用六角扳手擰螺釘時，兩邊交替慢慢擰緊，防止夾碎芯片。

    2) 由于墊圈尺寸較小，大力擰緊時墊圈易變形，所以需要重復多次調整至不漏液為止。

    3) 支架一般不需要拆卸，如果松了，請用對應扳手擰緊。

    4) 實驗前試一下夾具是否漏水，如果漏水，調節一下螺釘，直至不漏水為止。

    5) 芯片使用完成后，請將夾具的螺釘松開，防止芯片和墊圈因為長期的應力作用有損壞。

    6) 實驗后，請保持夾具干凈、干燥，防止腐蝕螺釘。

    7) 玻璃芯片和石英管都是易碎產品，請注意輕拿輕放。

本說明書的內容及本產品的技術信息如有變更，恕不另行通知。

八、標準組件配件

注：因產品配件較小，當心配件遺失，如缺少任何部件，請與我司客服聯系購買。
